Soudure

Atelier d'introduction à la soudure électronique

Objectifs de l'atelier​

  • Savoir identifier et réaliser une soudure correcte
  • Avoir les bons réflexes d'utilisation et de maintenance du fer à souder
  • Comprendre quand utiliser du flux

Matériel requis​

  • Fer à souder
  • Étain
  • Laine pour nettoyer la panne
  • Flux en stylo / rosin flux
  • Plaquette à trous / PCB
  • Connecteurs JST
  • Headers 2.54 mm
  • LEDs / résistances THT
  • Pompe à dessouder

Informations​

0. Sécurité​

Tenue du fer​

Mauvaise tenue du fer

danger

Plus sérieusement, faites particulièrement attention à où l'on pose le fer chaud (toujours sur son support) et où l'on pose la main quand on attrape un objet posé sur la table.

Conduction de chaleur​

danger

Les composants métalliques conduisent très rapidement la chaleur (quelques secondes). Attention par où vous tenez ce que vous êtes en train de souder : un fil ou une pin devient brûlant très vite.

1. Protection de la panne du fer à souder​

Il est nécessaire de garder la panne du fer recouverte d'étain en permanence, que le fer soit allumé ou éteint. L'étain protège la panne de l'oxydation : une panne nue à chaud s'oxyde en quelques secondes et tout devient difficile.

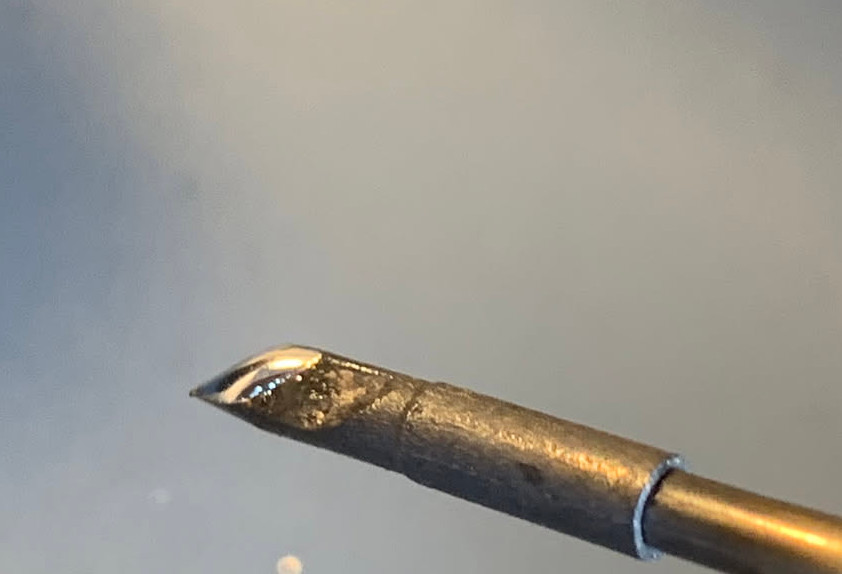

Panne correctement protégée : wet good

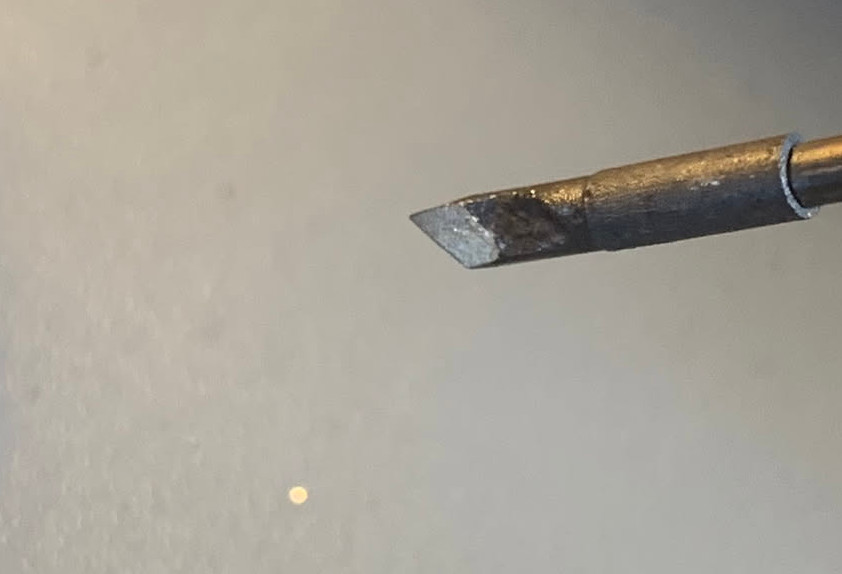

Panne non protégée (ne doit jamais arriver, même rapidement) :

wet bad

attention

Fin d'atelier : avant d'éteindre le fer, on nettoie et redépose une couche d'étain sur la panne.

2. Méthode​

  1. Poser le fer sur le pad + la patte (les deux ensemble).
  2. Compter au moins 2s laisser la chaleur se propager.
  3. Amener l'étain du côté opposé : il doit fondre et « couler » autour de la patte.
remarque

Pourquoi le premier joint est toujours plus compliqué ? Parce que le pad et la piste sont froids et « pompent » la chaleur : la panne refroidit au contact. Une fois le premier joint fait, la plaquette et l'environnement sont chauds → les suivants vont plus vite. Les zones reliées à un plan de masse sont encore plus dures à chauffer.

3. Exemples de soudures​

Défauts​

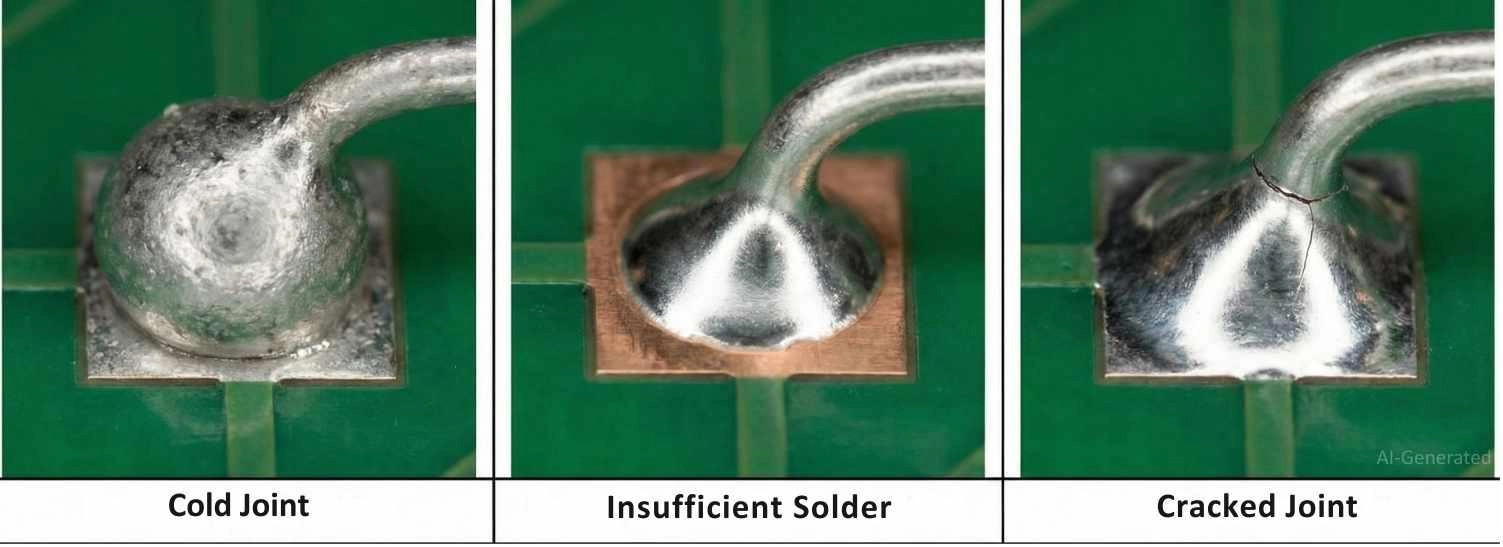

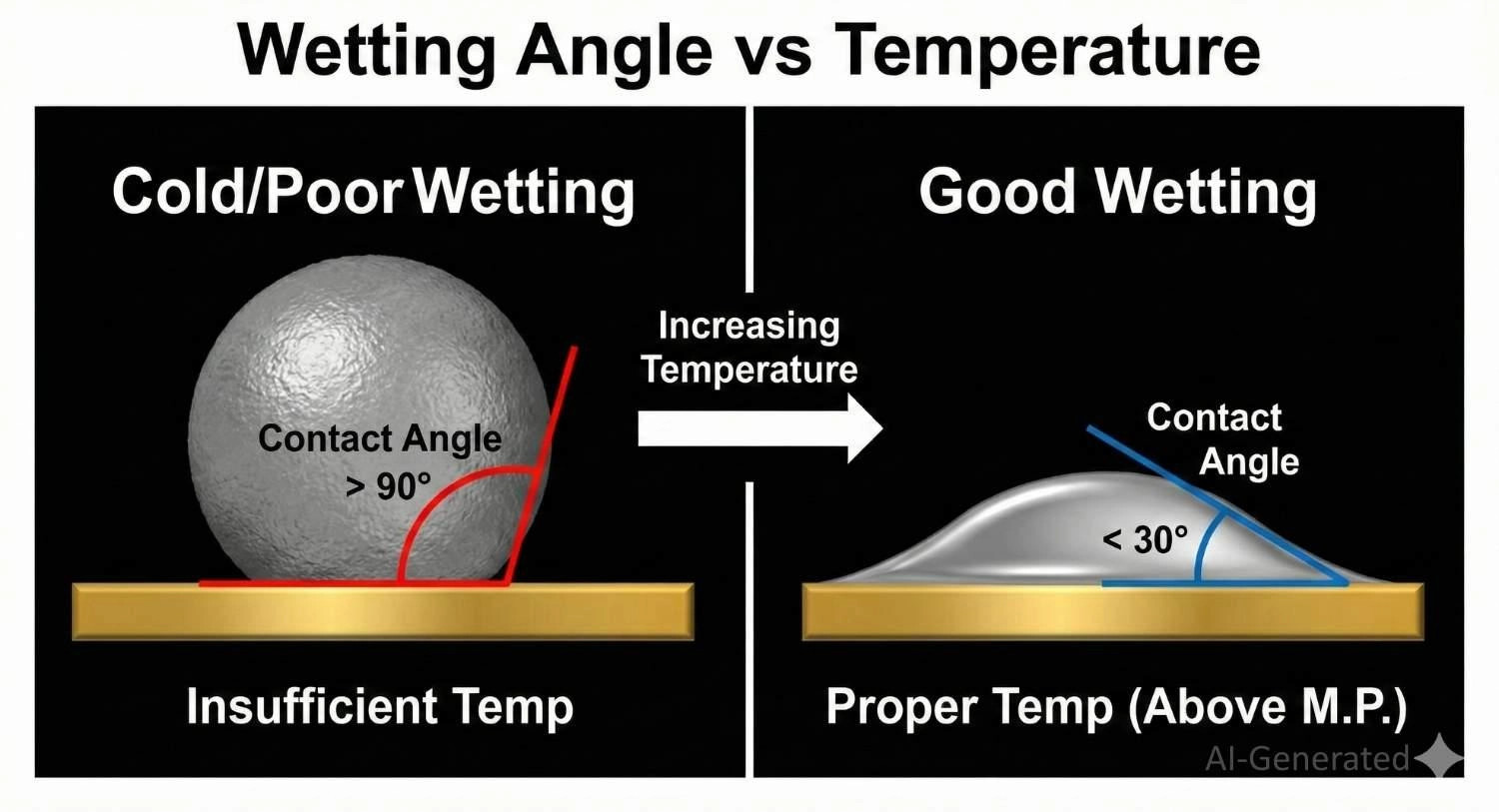

Défauts 1 Défauts 2

Les défauts à savoir reconnaître et nommer :

DéfautCauseCorrectif
Joint froid (mat, granuleux)pas assez chaud, ou on a bougé pendant la solidificationrechauffer proprement
Manque d'étainétain insuffisantreprise + étain
Pont entre deux brochestrop d'étain / mauvais gestepompe / tresse à dessouder
Joint dérangé (surface craquelée)composant bougé avant refroidissementtenir immobile ~1 s
Pad décollétrop chaud / trop longtempstempérature, durée

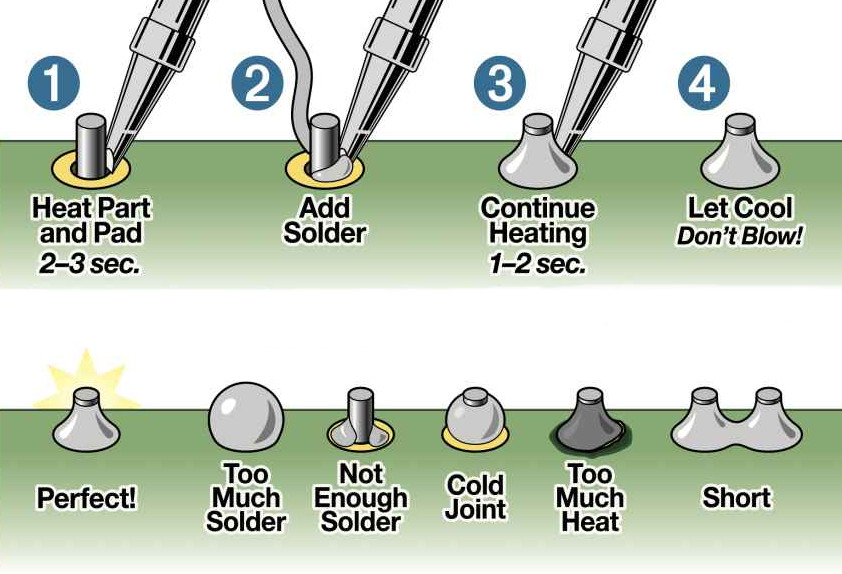

Guide rapide​

Guide

4. Température : étain sans plomb​

L'étain sans plomb demande 320–350 °C pour du THT :

  • en dessous de ~300 °C → joints froids (l'étain ne mouille pas)
  • au-dessus → risque de décoller le pad de la plaquette
attention

Si l'étain ne fond pas à 350 °C ou plus, le fer est oxydé — ne pas augmenter la température, nettoyer la panne (laine de cuivre) et la re-étamer.

5. Quand utiliser du flux​

Le fil à souder est déjà à cœur flux : il couvre la majorité des cas. Le flux supplémentaire sert quand :

  • le pad ou la patte est oxydé / vieux ;
  • on fait une retouche d'un joint existant.

6. Positionnement des composants​

On commence par les composants les moins hauts (résistances d'abord, puis LEDs, puis headers/connecteurs) pour que la plaquette reste stable et retournable.

  • Plier légèrement les pattes de l'autre côté pour maintenir le composant en place.
  • Vérifier la polarité des composants qui en ont une (LED : patte longue = + / anode ; méplat sur le corps).
  • Souder une patte de chaque composant d'abord, vérifier l'alignement, puis souder les autres.

Atelier​

Modèle complet​

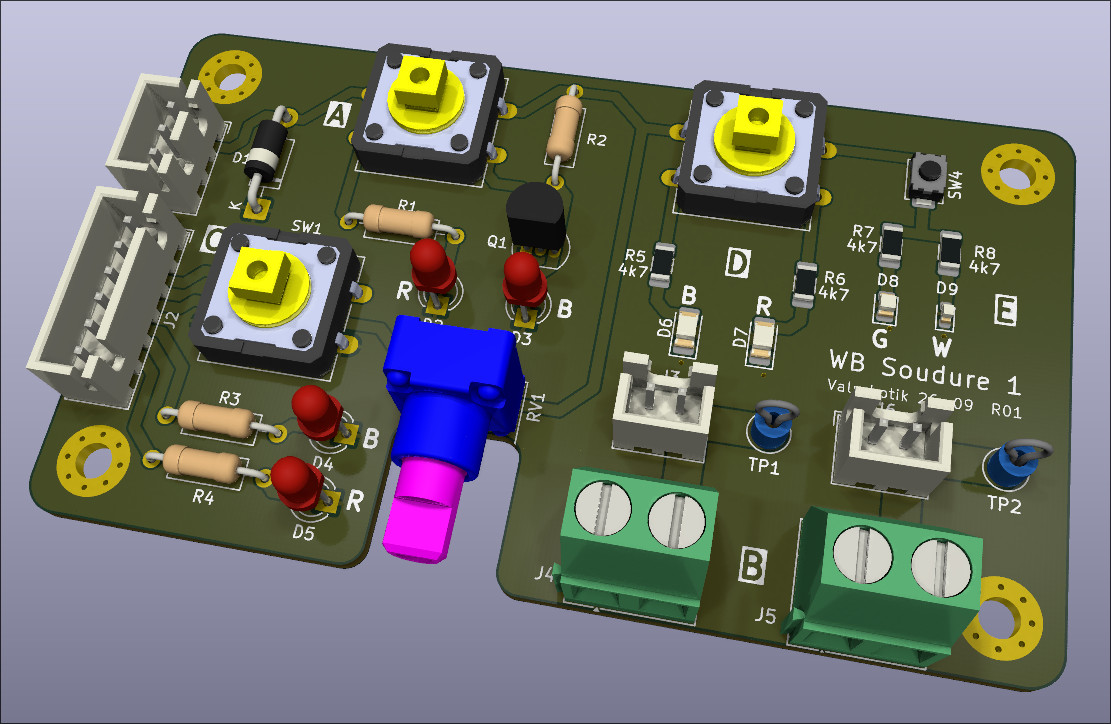

Modèle 1

1. Partie A​

Liste des composants​

  • 1 bouton omron
  • 1 diode TVS unidirectionnelle
  • 1 résistance 200Ω
  • 1 résistance 150Ω
  • 1 mosfet 2N7000
  • 1 LED THT Rouge
  • 1 LED THT Bleu
  • 1 connecteurs JST B3B-XH

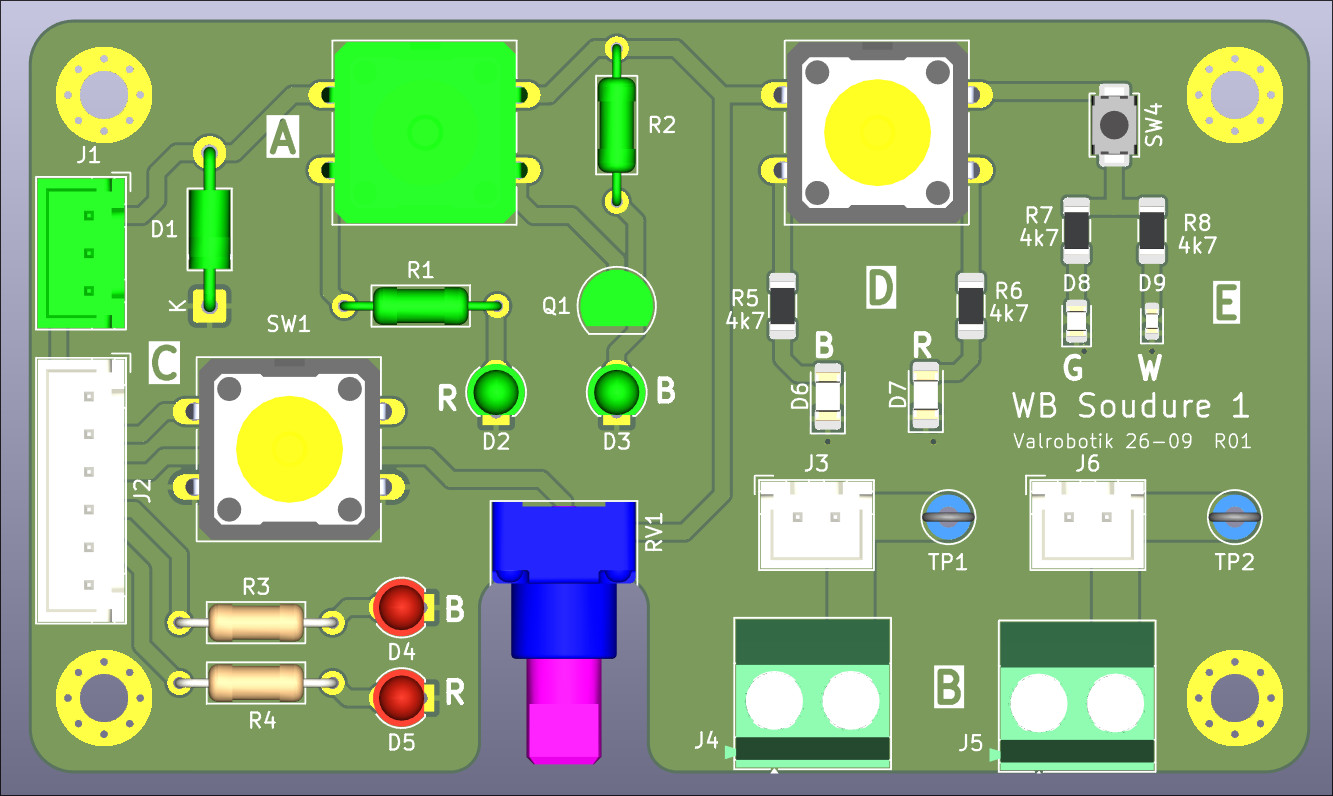

Composants à souder​

Part A

attention

Les LEDs (D2 & D3), ainsi que Q1 sont des composants polarisés.

2. Partie B​

Liste des composants​

  • 2 Connecteurs JST B2B-XH
  • 2 connecteurs à vis 5.08mm
  • 2 test points 3.5mm

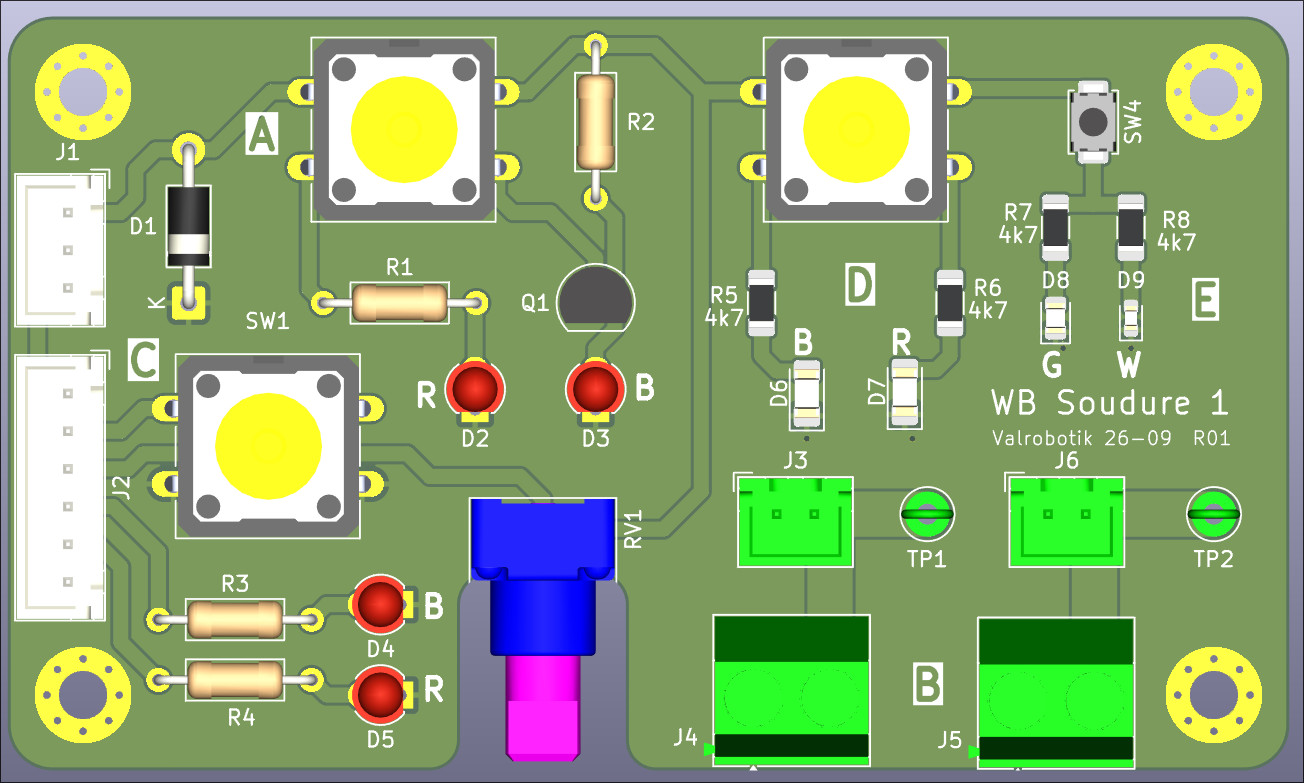

Composants à souder​

Part B

astuce

Les connecteurs sont dans le bon sens quand ils rentrent entièrement dans le contour blanc.

3. Partie C​

Liste des composants​

  • 1 bouton omron
  • 1 Connecteur1 JST B6B-XH
  • 1 résistance 200Ω
  • 1 résistance 150Ω
  • 1 LED THT Rouge
  • 1 LED THT Bleu
  • 1 potentiomètre

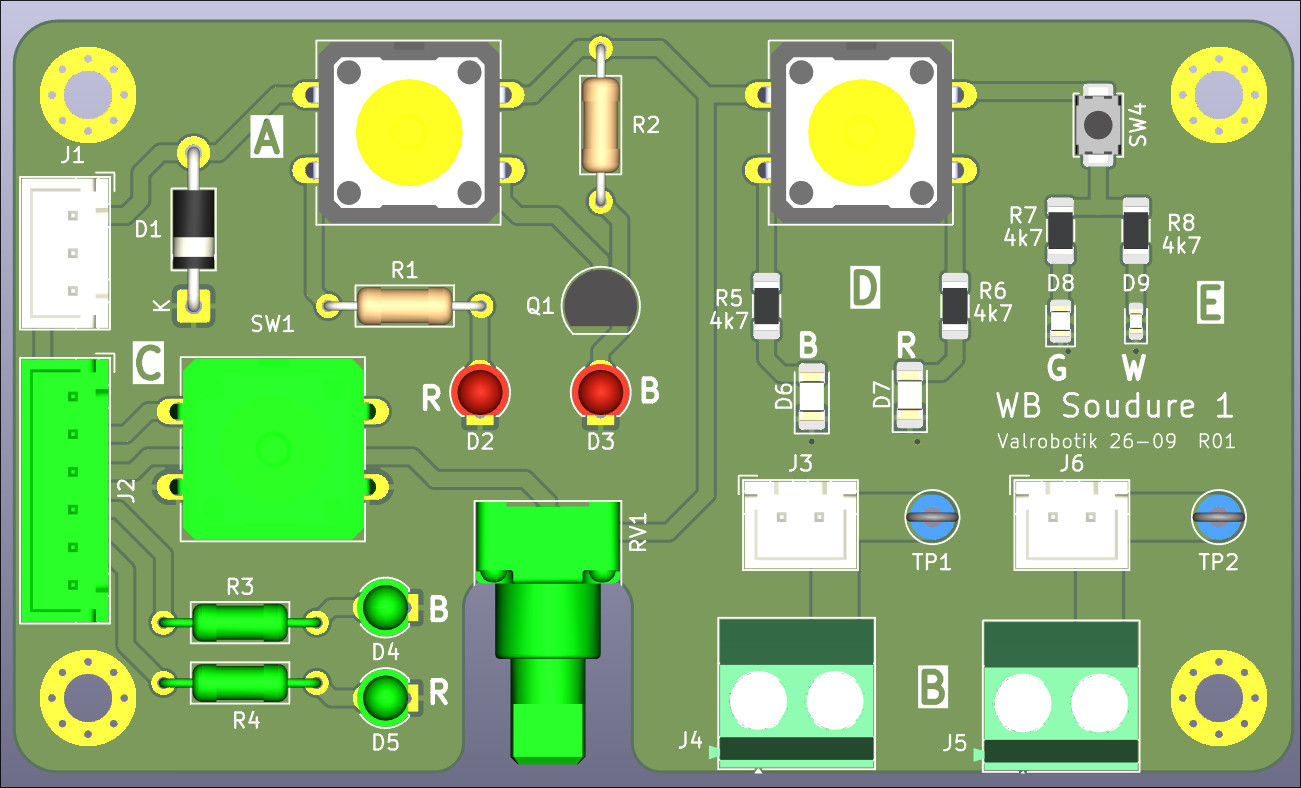

Composants à souder​

Part C

3. Partie Bonus D/E​

Liste des composants​

  • 1 bouton omron
  • 1 bouton SMD
  • 4 résistance SMD 4k7Ω 1206
  • 1 led smd 1206 bleu
  • 1 led smd 1206 rouge
  • 1 led smd 0805 verte
  • 1 led smd 0603 blanche

Composants à souder​

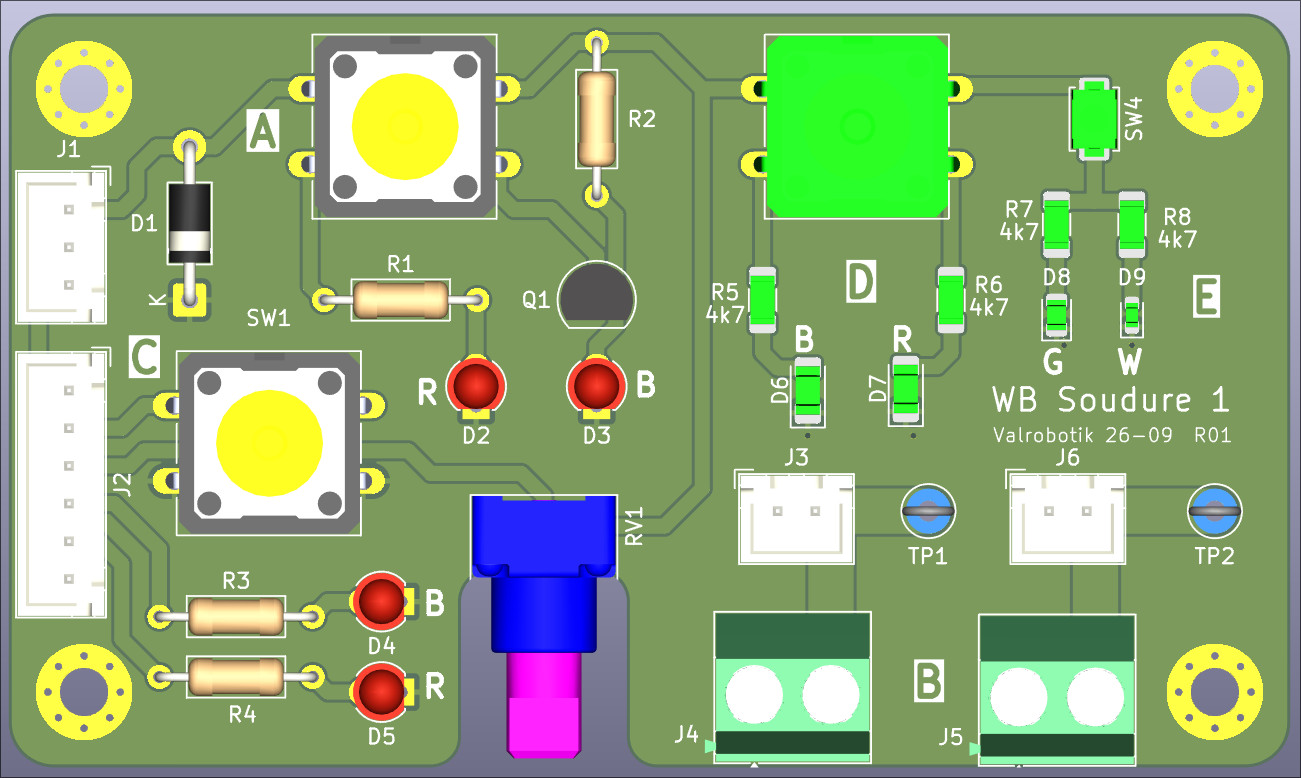

Part D/E

4. Nettoyage​

attention

Redéposer de l'étain sur la avant d'éteindre le fer.
